Образцы человеческой деятельности
Чем отличается работа опытного проектировщика программного обеспечения от работы новичка? Имеющийся у эксперта опыт позволяет ему аккуратнее определять задачи, которые необходимо решить, точнее выделять среди них наиболее важные и менее значимые, четче представлять ограничения, в рамках которых должна работать будущая система. Но важнее всего то, что эксперт отличается накопленными знаниями о приемлемых или неприемлемых в определенных ситуациях решениях, о свойствах программных систем, обеспечиваемых ими, и способностью быстро подготовить качественное решение сложной проблемы, опираясь на эти знания.
Давней мечтой преподавателей всех дисциплин является выделение таких знаний "в чистом виде" и эффективная передача их следующим поколениям специалистов. В области проектирования сложных систем на роль такого представления накопленного опыта во второй половине XX века стали претендовать образцы проектирования (design patterns или просто patterns), называемые также типовыми решениями или шаблонами. Наиболее широко образцы применяются при построении сложных систем, на которые накладывается множество разнообразных требований. Одной из первых работ, которая систематически излагает довольно большой набор образцов, относящихся именно к разработке программ, стала книга [1].
На основе имеющегося опыта исследователями и практиками разработки ПО выделено множество образцов — типовых архитектур, проектных решений для отдельных подсистем и модулей или просто программистских приемов, — позволяющих получить достаточно качественные решения типовых задач, а не изобретать каждый раз велосипед.
Более того, люди, наиболее активно вовлеченные в поиск образцов проектирования в середине 90-х годов прошлого века, пытались создать основанные на образцах языки, которые, хотя и были бы специфичными для определенных предметных областей, имели бы более высокий уровень абстракции, чем обычные языки программирования. Предполагалось, что человек, знакомый с таким языком, практически без усилий сможет создавать приложения в данной предметной области, компонуя подходящие образцы нужным способом.
Эту программу реализовать так и не удалось, однако выявленные образцы, несомненно, являются одним из самых значимых средств передачи опыта проектирования сложных программных систем.
Образец (pattern) представляет собой шаблон решения типовой, достаточно часто встречающейся задачи в некотором контексте, т.е. при некоторых ограничениях на ожидаемые решения и определенном наборе требований к ним.
В качестве примера рассмотрим такую ситуацию. Мы разработали большую программу из многих модулей. Так сложилось, что почти все они опираются на некоторый выделенный модуль и часто используют его операции. В какой-то момент, однако, разработчик этого модуля решил поменять названия операций в его интерфейсе и порядок следования параметров (может быть и так, что его разработчиком является другая организация, у которой этот модуль был приобретен, и такие изменения в нем появились в очередной версии, в которой исправлены многие серьезные ошибки). Изменить код других модулей системы достаточно тяжело, так как вызовы операций данного модуля используются во многих местах. А если придется работать с несколькими разными версиями — не менять же код каждый раз!
Другим примером такой ситуации является разработка набора тестов для некоторых операций. Хотелось бы, чтобы с помощью этого набора можно было бы тестировать любую возможную реализацию функций, выполняемых этими операциями. Если функции достаточно часто встречаются, например, совместно реализуют очередь, хранящую некоторые элементы, то такая возможность очень полезна. Но у каждого набора операций может быть свой интерфейс, переделывать все тесты под который слишком трудоемко.
Если можно представить набор требуемых операций как интерфейс некоторого класса в объектно-ориентированном языке программирования, достойно выйти из такой ситуации поможет образец проектирования адаптер (adapter).

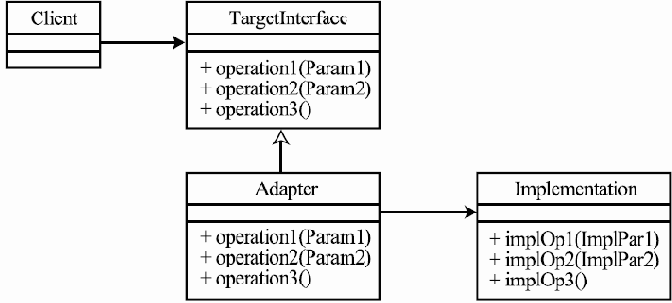

Рис. 7.1. Структура классов-участников образца "адаптер"
Предлагаемое решение состоит в следующем. Операции, которые необходимы для работы нашей системы, называемой клиентом, объединяются в некоторый класс или интерфейс (называемый целевым), и система пишется так, что она работает с объектом этого типа и его операциями.
Получив реализацию тех же функций с отличающимися именами и типами параметров, мы определяем адаптер — класс-наследник целевого класса (или реализующий соответствующий интерфейс), в котором перегружаем нужные нам операции, выражая их через имеющуюся реализацию. При этом каждый раз объем дополнительной работы достаточно мал (если, конечно, полученная реализация действительно реализует нужные функции), а код клиента остается неизменным.
Образец проектирования нельзя выдумать или изобрести. Некоторый шаблон решения можно считать кандидатом в образцы проектирования, если он неоднократно применялся для решения одной и той же задачи на практике, если решения на его основе использовались в нескольких (как минимум, трех) случаях, в различных системах.
Образцы проектирования часто сильно связаны друг с другом в силу того, что они решают смежные задачи. Поэтому часто наборы связанных, поддерживающих друг друга образцов представляются вместе в виде систем образцов (pattern system) или языка образцов (pattern language), в которых указаны возникающие между ними связи и описываются ситуации, в которых полезно совместное использование нескольких образцов:
По типу решаемых задач выделяют следующие разновидности образцов.
- Образцы анализа (analysis patterns).
Они представляют собой типовые решения при моделировании сложных взаимоотношений между понятиями некоторой предметной области. Обычно они являются представлением этих понятий и отношений между ними с помощью набора классов и их связей, подходящего для любого объектно-ориентированного языка. Такие представления обладают важными атрибутами качественных модельных решений — способностью отображать понятным образом большое многообразие ситуаций, возникающих в реальной жизни, отсутствием необходимости вносить изменения в модель при небольших изменениях в требованиях к основанному на ней программному обеспечению и удобством внесения изменений, вызванных естественными изменениями в понимании моделируемых понятий. В частности, небольшое расширение данных, связанных с некоторым понятием, приводит к небольшим изменениям в структуре, чаще всего, лишь одного класса модели.
Образцы анализа могут относиться к определенной предметной области, как следует из их определения, но могут также и с успехом быть использованы для моделирования понятий в разных предметных областях.
В отличие от образцов проектирования и идиом (см. ниже), образцы анализа используются при концептуальном моделировании и не отражают прямо возможную реализацию такой модели в виде конкретного кода участвующих в ней классов. Например, поле X класса концептуальной модели в реализации может остаться полем, а может превратиться в пару методов getX() и setX() или в один метод getX() (т.е. в свойство, property, в терминах C# и JavaBeans). - Архитектурные образцы или архитектурные стили (architectural styles, architectural patterns).
Такие образцы представляют собой типовые способы организации системы в целом или крупных подсистем, задающие некоторые правила выделения компонентов и реализации взаимодействий между ними. - Образцы проектирования (design patterns) в узком смысле.
Они определяют типовые проектные решения для часто встречающихся задач среднего уровня, касающиеся структуры одной подсистемы или организации взаимодействия двух-трех компонентов. - Идиомы (idioms, programming patterns).
Идиомы являются специфическими для некоторого языка программирования способами организации элементов программного кода, позволяющими, опять же, решить некоторую часто встречающуюся задачу. - Образцы организации (organizational patterns) и образцы процессов (process patterns).
Образцы этого типа описывают успешные практики организации разработки ПО или другой сложной деятельности, позволяющие решать определенные задачи в рамках некоторого контекста, который включает ограничения на возможные решения.
Для описания образцов были выработаны определенные шаблоны. Далее мы будем использовать один из таких шаблонов для описания архитектурных стилей, образцов проектирования и идиом. Этот шаблон включает в себя следующие элементы:
- Название образца, а также другие имена, под которыми этот образец используется.
- Назначение — задачи, которые решаются с помощью данного образца.
В этот же пункт включается описание контекста, в котором данный образец может быть использован. - Действующие силы — ограничения, требования и идеи, под воздействием которых вырабатывается решение.
- Решение — основные идеи используемого решения. Включает следующие подпункты:
- Структура — структура компонентов, принимающих участие в данном образце, и связей между ними. В рамках образца компоненты принято именовать, исходя из ролей, которые они в нем играют.
- Динамика — основные сценарии совместной работы компонентов образца.
- Реализация — возможные проблемы при реализации и способы их преодоления, примеры кода на различных языках (в данном курсе мы будем использовать для примеров только язык Java). Варианты и способы уточнения данного образца.
- Следствия применения образца — какими дополнительными свойствами, достоинствами и недостатками обладают полученные на его основе решения.
- Известные примеры использования данного образца.
- Другие образцы, связанные с данным.
Далее в этой лекции рассматриваются некоторые из известных образцов в соответствии с приведенной классификацией. Другие образцы будут упоминаться в последующих лекциях при рассмотрении способов решения тех или иных задач, а также библиотек языков Java и C#.
